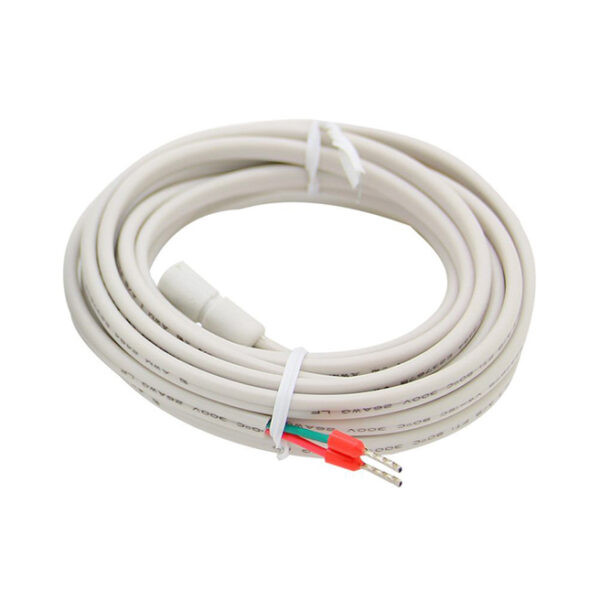

BVF NTC 10 kΩ padlószenzor (3 m) – padlófűtés-vezérléshez
A BVF termosztátok gyárilag tartalmazzák ezt a padlószenzort. Külön akkor érdemes megvásárolni / beépíteni, ha a padlófűtés fektetése a vezérlő kiválasztása előtt történik meg, és a védőcső előkészítésével biztosítani szeretnénk a későbbi szenzor-behúzást. A szenzor NTC 10 kΩ szabványú érzékelő, így teljes körűen kompatibilis minden BVF termosztáttal, valamint a legtöbb Európában forgalmazott padlófűtés-vezérlővel.
Fő jellemzők- Szabványos NTC – 10 kΩ (tipikus referencia: 25 °C); széleskörű kompatibilitás.
- Gyárilag 3 m kábel – rövidíthető, azonos keresztmetszetű vezetékkel toldható.
- Polarításfüggetlen bekötés – kétvezetékes csatlakoztatás.
- Padlószinthez mért hőérzékelés – megbízható komfort- és padlóvédelem (pl. fa/laminált burkolatoknál max. felületi hőmérséklet figyelés).
Megjegyzés: toldás után ellenállásmérés szükséges a hibamentes működés igazolásához. | Beépítési ajánlások- Húzza a sensort védőcsőben (≤ Ø16–20 mm) a termosztátig; a cső vége vakon zárjon (nedvesség ellen).
- Helyezze a szenzort a fűtőkörök között, a burkolat melegedési zónájának középvonalában; kerülje a hideg-/melegfoltokat (pl. külső ajtó, napsütésnek kitett sáv, csővezetékek közvetlen közelében).
- A szenzor-vezetéket külön nyomvonalon vezesse, hálózati vezetékektől távol a zavarok elkerülésére.
- Minimum 5 cm távolság fűtőkábelektől/fűtőszőnyegtől, ne keresztezze spirálban.
- Nagyobb biztonság érdekében javasolt tartalék védőcső kiépítése a padlóban.
|
Műszaki adatok (összefoglaló)
| Érzékelő típusa | NTC, 10 kΩ (tipikusan 25 °C referencia) |
| Kábelhossz (gyári) | 3 m, rövidíthető / azonos keresztmetszettel toldható |
| Bekötés | 2 vezeték, polarításfüggetlen |
| Kompatibilitás | BVF termosztátokkal teljes; a legtöbb európai 10 kΩ NTC termosztáttal is kompatibilis |
| Ajánlott telepítés | Védőcsőben, burkolat alá; a szenzorvég cserélhető kialakítással |
Fontos: a toldást forrasztással vagy minőségi sorkapoccsal és zsugorcsővel készítse, majd mérje meg a teljes kör ellenállását. A helytelen elhelyezés fals hőmérsékletet és hibás szabályozást okozhat.
