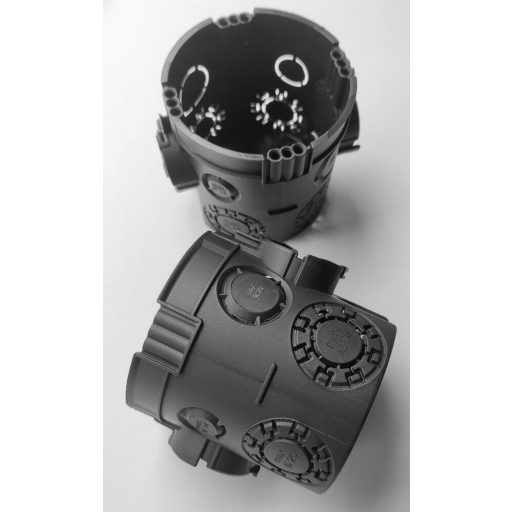

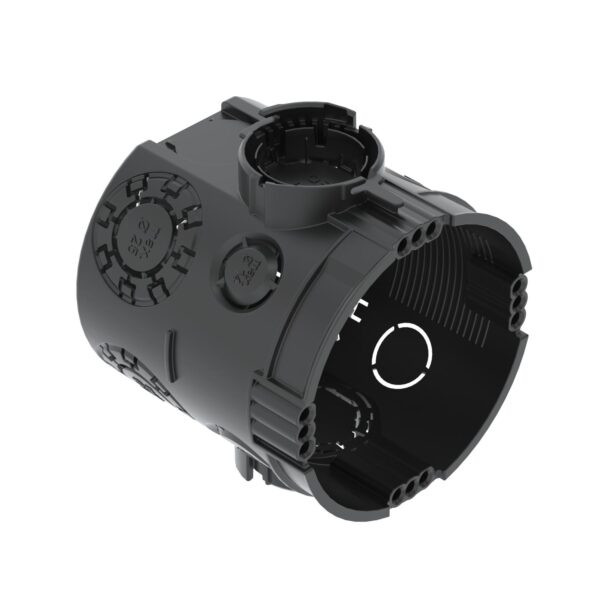

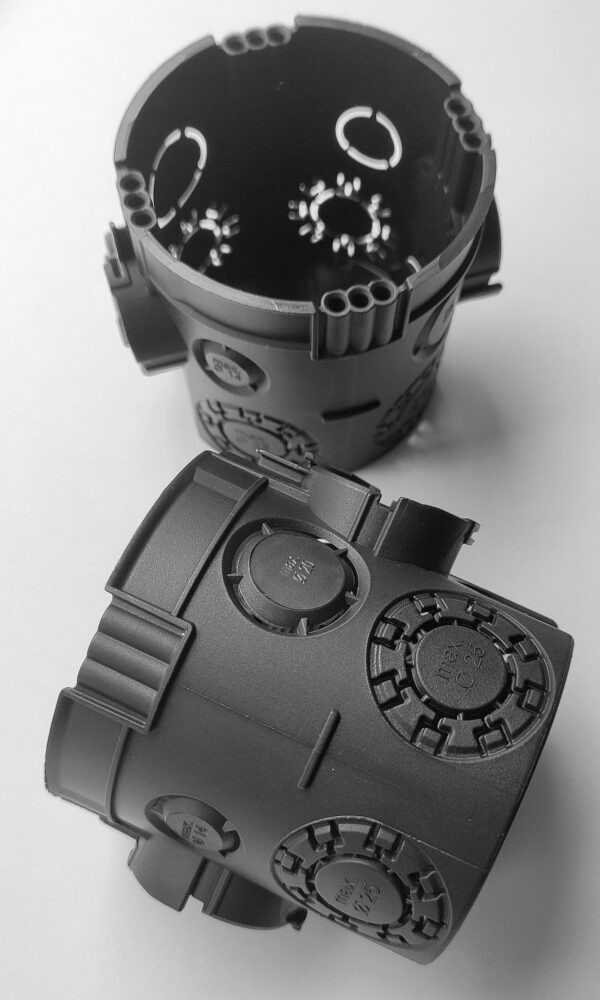

OBO Bettermann UG 66 (2003702) vakolat alatti szerelvény- és összekötődoboz – BVF termosztátokhoz
Szabványos, mély kivitelű (min. 66 mm beépítési mélységet igénylő) falidoboz BVF termosztátok és kiegészítők esztétikus, biztonságos szereléséhez. A nagy belső tér megkönnyíti a vezetékek elrendezését, a bajonettzáras összekötőelem pedig gyors doboz–doboz kapcsolást tesz lehetővé sorolt szerelésekhez.
Fő előnyök- Mély kivitel – elegendő hely kötözéshez, termosztát bekötéseihez és tartalék vezetékekhez.

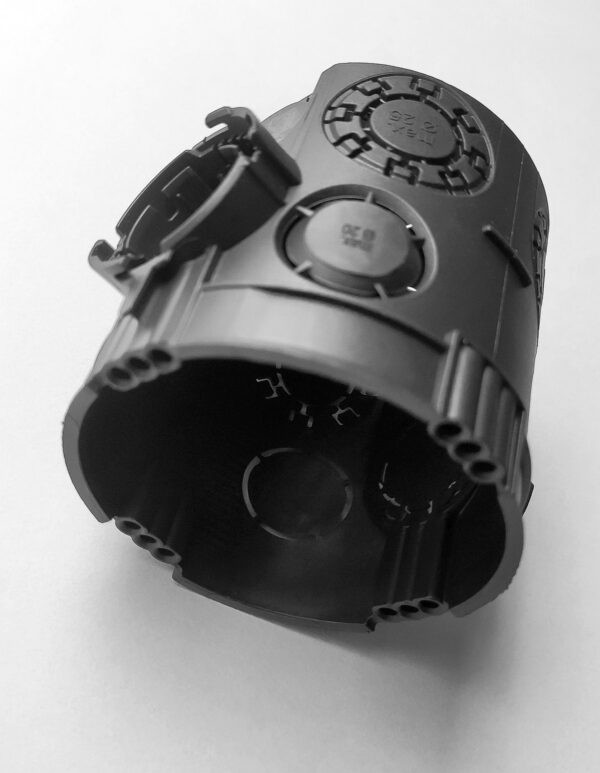

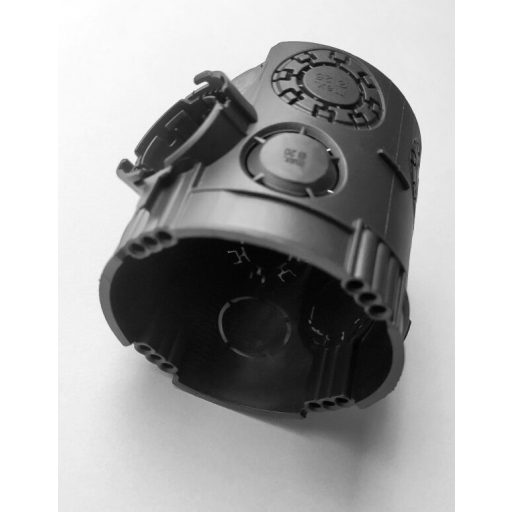

- Gyors sorolás – bajonettzáras összekötő, mindkét oldalon csatlakoztatható.

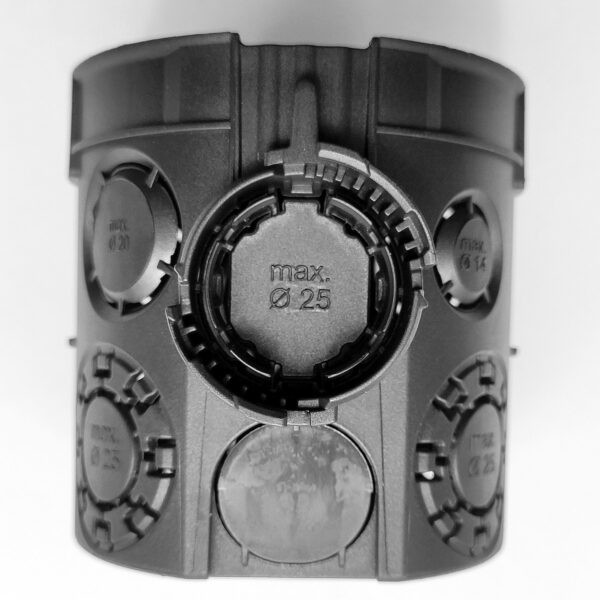

- Rugalmas csőbevezetés – több méret, kombinált bevezetők.

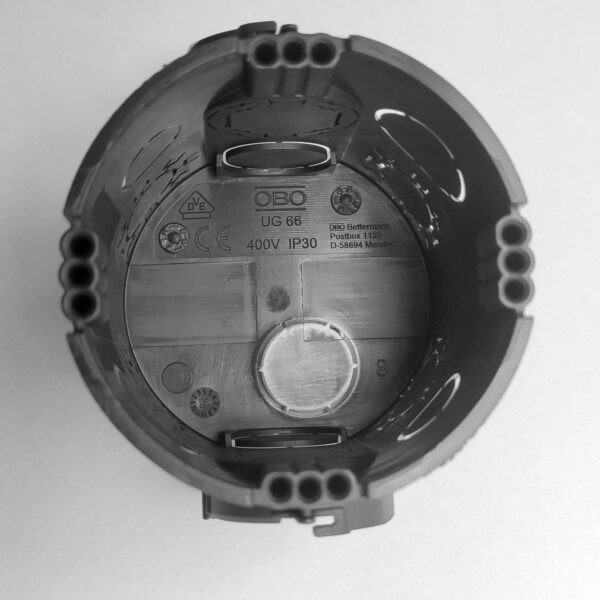

- Szabványos rögzítés – 4 db, M3 menetes csavardóm a készülékek stabil felfogatásához.
- Kompatibilitás – DIN 49073-1 szerinti készülékekhez (EU-szerelvény-rendszer), BVF termosztátokkal használható.
Beépítési tipp: vakolat alatti szerelésnél tartsa a falazatban a 66 mm mélységet; a dobozt síkban állítsa be, hogy a termosztát előlapja a fal síkjával egyvonalban zárjon. | Csőbevezetések (gyárilag)| Kombinált bevezetés | 6 × Ø 20–25 mm | | Oldalsó bevezetés | 4 × Ø 20 mm | | Oldalsó bevezetés | 2 × Ø 14 mm | | Alsó bevezetés | 1 × Ø 20 mm |
A bevezetéseket a helyszíni csőmérethez igazíthatja; éles perem nélkül, kábelsérülés elkerülésével alakítandók. |
Műszaki jellemzők
- Típus: OBO Bettermann UG 66 (cikkszám: 2003702), vakolat alatti szerelvény- és összekötődoboz
- Rögzítés: 4 db M3 csavardóm (készülékrögzítéshez)
- Összekapcsolás: bajonettzáras összekötőelem, mindkét oldalon csatlakoztatható

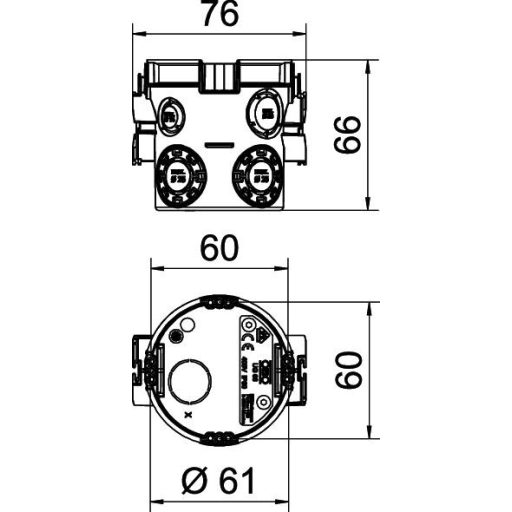

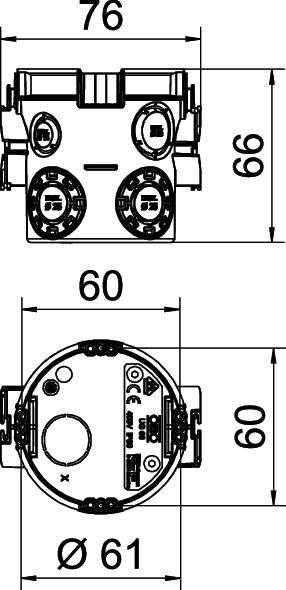

- Beépítési mélység igény: min. 66 mm falazati mélység
- Csőbevezetések: 6 × Ø 20–25 mm (kombinált), 4 × Ø 20 mm, 2 × Ø 14 mm, 1 × Ø 20 mm (alsó)
- Szabványok: DIN EN 60670-1, DIN EN 60670-22, DIN 49073-1 szerint bevizsgálva
Biztonság: a vezetékek hajlítási sugara legyen kíméletes; a bevezetéseket sorjamentesen készítse ki. Nedves vagy fröccsenő vizes helyen a vonatkozó előírások szerinti védettséget külön kell biztosítani (falazati doboz önmagában nem vízálló).
